前の記事で紹介した、「簡易PLC」PLC-887Qにコメントが来た・・(*^_^*)

内容に興味を持って、・・・・嬉しいので、調査開始・・

まずは、「連枝」についてです。

最新Ver.7.74（09/12/24）でも、PIC16F84は標準ライブラリーとしてフリーソフトです。

Downして、起動したところ、問題なく動作しました。（その他のPICは、シアウェアーの様です）

PLC-887Qの回路図は、メーカーに問い合わせした所、親切な対応を頂けました。

基本的には、入力にホトカプラーを使用し、出力には、ダーリントンのTrを使用しています。

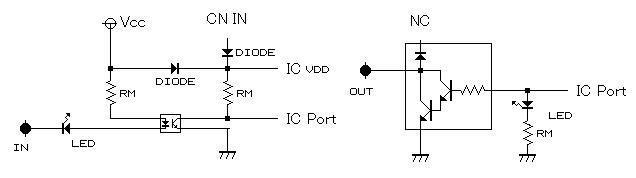

　等価回路は、こんな感じ！

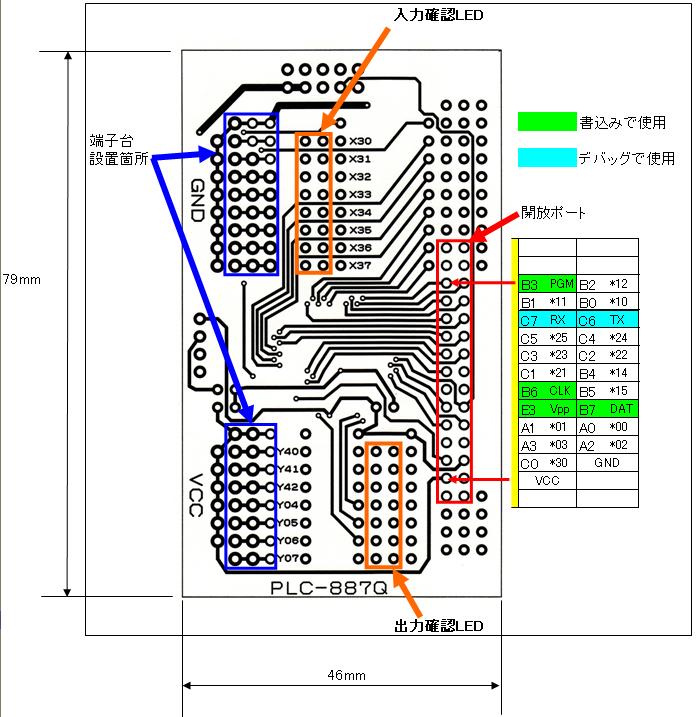

基板の配置図としては、


　出力が、７ポート

　入力が、８ポート

　その他のポートは開放！

　右側に全て出ているようです。

　緑のポートは書込みに使用して
　いる様なので、使わないほうが
　いいとのアドバイスでした。

　青は、デバッグモードで使用して
　いるので、開放が望ましいとのこと。

　使い易さを考えると、DB-509とセット
　で利用が望ましいとのこと。

　書込みとデバッグのインターフェース
　として、セットを推奨しているよう
　でした(*^_^*)







回路図は、必要に応じて、公表しているようですが、問い合わせメールにて回答しているようです。

「必要性が薄いのでは・・」との事で、入力と出力の等価回路のみを、HP公開していました。

回路は、意外に単純のようです。まぁ、自分で作れるんじゃないでしょうか？

でも、高価な金額でもないので、作るより購入の方が、楽ですよね

問い合わせには、なかなか親切に答えて貰えましたので、問い合わせしてみては、と思います。

連枝のバージョンは、ソフトメーカー（川原強電子研究所）と提携しているので、心配ないとの事。

10/01/11　（PIC_PLC_初心者）コメントしてくださり、調査内容をUPしましたが、どうでしょうかね！
