ラジコンヘリの調整には、ピッチゲージなるものは、必需品らしい。。。！

でも、持ってないのでオークションで探しているが。。。なかなか落札しない・・orz

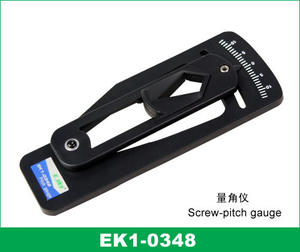

 こんな感じのが「ピッチゲージ」です。


　本当は、使ったことがなく使い方も不明！

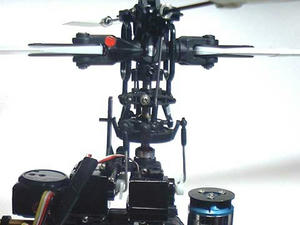

　「King2」はプロポにピッチ調整のツマミあり

　多少のズレは、プロポにて調整可能！

　でも、「CP3」のプロポには存在しない。。orz










じゃ、どうすればいいのか（？。？）　以外に３D飛行でなければ、あまり気にしなくても飛ばせるようだ！

気になって、使い方を調べたら。。

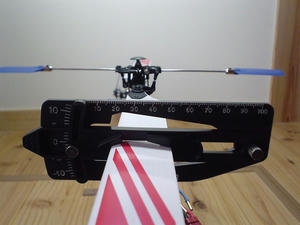

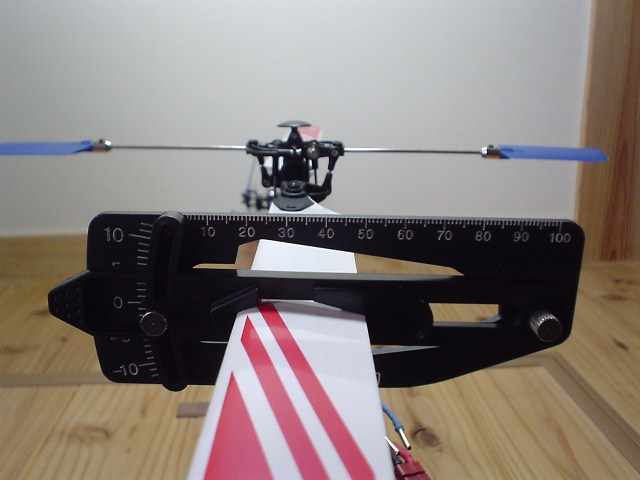

 こんな感じで、メインブレードを挟み込み、感覚で計測！

-------------------------------------------------------------　
フライバー(バランスバー)とピッチゲージの上辺が平行になるようにし、そのときのゲージ左側の目盛りを読みます。
-------------------------------------------------------------　

結局は、目視なのでおおむねの調整でもなんとかなる！


　３D飛行できる腕前までは、絶対買うぞ。。。。

[1回]

ラジコンを調整していると・・・・ロッドエンドを外すのが大変

爪を掛けて外すがなかなか外れない。。。orz

どうも、専用工具があるらしいことが。。。ホビーショップに行ったら3500円。。高！

ネットオークションで。。16点セットの工具発見。。。中々落札できない！

欲しいのは、16点中1点のみ。。セットでなくていいんですが　

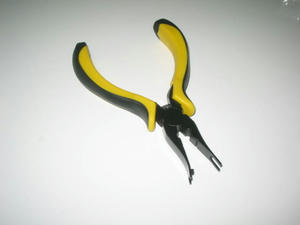

　「ロッドエンドペンチ」　
　Φ４～Φ５まで適用！

　CP3もKing2公証Φ４

　で、早速いいものが見つかり落札！

　でも・・・ちょっと使いづらい（？・？）

　計ったらΦ３．８４少し小さめ

　センター合わせをしないとズレて使えない！








でも、爪で外すより楽チンです。出来ればΦ４専用が良かったかと。。。

いずれ、大きなヘリに。。。。。どうですかね！


[1回]

前回の問題パーツの調査に入る・・・・・！

「３in1ミキサー」は以前にも不具合で修理した。。。^_^;

テールブレード破損＝＞テールモーター不良＝＞３in1ミキサー不良

問題が起きると、連鎖的に不具合が広がる。。さすが中国製・・安全対策がない。

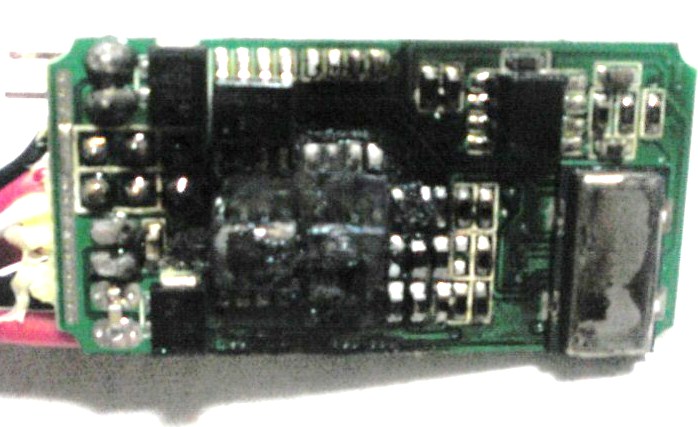

完全に焼けている。回路構成より類似ICに交換




ドライバーは、回路と機能から


TPCA8020-H　と　類似品と診断

　表示は４４７０のみ。。。？？

ピン配列もそのままの配置！







交換したが、電源が入らない。。。。orz

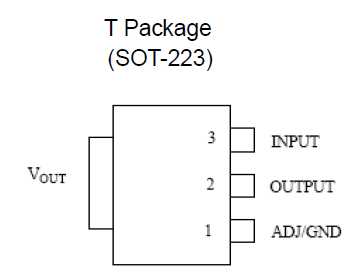

  反対のズレたICは「CJT1117」で、５Vの３端子レギュレータ！

　小生の知っているのとピン配列が異なる。



まったく異なるICと交換したところ、電源が入るようになった。

「これで、完璧・・・！」と思いきや、アラーム表示で赤LEDが点滅している

これ以上の解析は、難しいと思い。。。挫折。。。チョット悔しいですね！



[1回]

オークションに「E-SKY社 2.4Ｇ　HONEYBEE CP３　分けあり処分パーツｌ交換お徳！」なるもの発見

早速、入札して・・・訳について質問したが、いまいち不明。

そうこうしている内、落札にして貰った。。。

なんと2台あるとの事で、価格交渉して、2台ゲット！

1台分より安い価格なので。。。1台になればあまったものはお得（*^_^*）

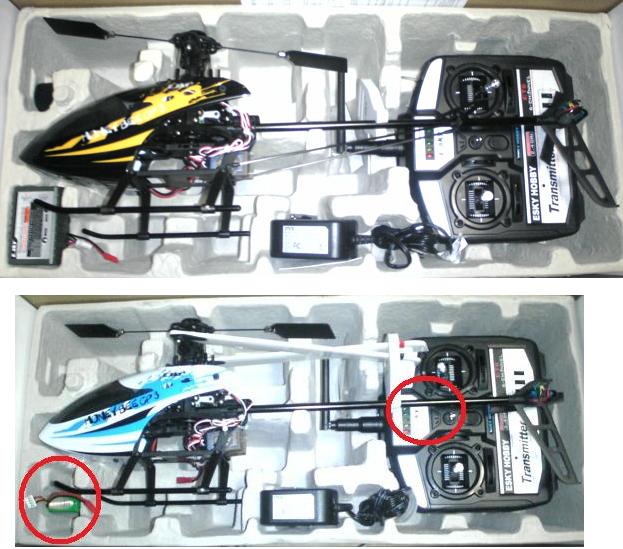

  概観上は、黒ボディーはブレードなし！





　白ボディは赤丸の2箇所が欠品！



じゃ、問題はなんなのかを調査開始。。。

ブラックは、ピッチの調整が悪く、飛ばせない状態。。組み立て時の調整不良。。。^_^;

わりと簡単な調整で、無事フライト確認を取ることができた。欠品ブレードは新品を交渉でサービスしてもらったので、結局、調整のみで問題なし。中古ですが、新品同様となった

問題は、ホワイト・・開けた時に、焼けた臭いが。。。。。orz

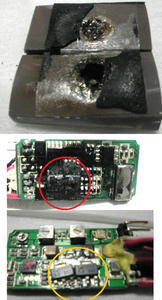

   ご覧のように、受信器と３in1ミキサーの間が焼けている



　この臭いが。。。。臭い！









　　赤丸は、メインモーターのドライバー・・・・・！

　　炭になっているではないか。。。orz



   黄色の丸は、その熱で半田が溶けて。。

　部品がズレているでは、ないか。。。orz



これが、問題かと思いきや。。。メインモーターも焼けた臭いが。。。。orz

でも問題は、もっと違うのでは。。。

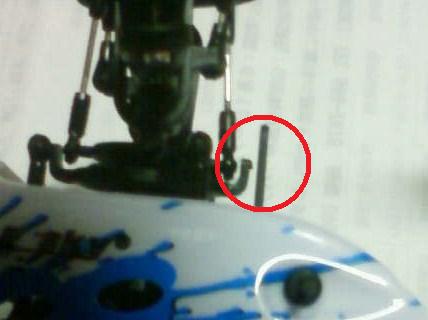

右の写真のようにピンがあるはずのものがない。。。！(回転防止ピン）

原因は、メインシャフトが回らなくなり、メインモーターが停止し、ドライバーが焼けてしまった。。。

たったこれだけで、スワッシュ＝＞メインモーター焼損＝＞３in1ミキサー焼損！

被害の連鎖で。。。。。多くの損傷となっている。。。orz

でも、他の部品は全て正常・・・交換パーツの山が。。。結果、1台のフルセットと多数の交換部品が手に入りました。。。満足



[1回]

Ｅ－ｓｋｙ　「ＨＯＮＥＹ　ＢＥＥ　ＣＰ３」　のテールローターが破損・・・

部品がない・・・・orz    接着して直して・・・！


  接着だけでは心もとない！

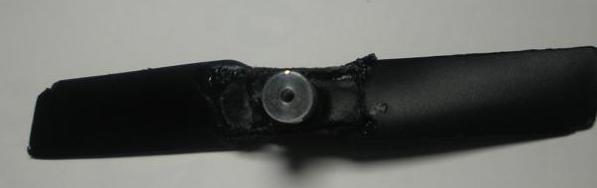

　ローターに穴を開けて補強したのが左写真！



「なんとかなるんじゃない」

ところが・・・・テールが右にキレル・・・・　　風量が弱い！

テールモーターをグングン回すと、抑えられた・・・「プツ！」テールが止まる！

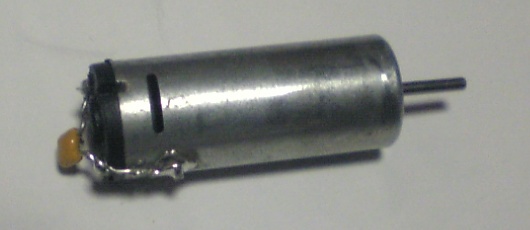

テールモーターが・・・断線している？？（抵抗値∞）





しょうがないので、ネット検索したら海外サイトでしか取り扱いがなさそうだ（？。？）

購入先に連絡したところ、在庫があった　「ラッキー　　」

早速依頼し到着したので、組み込んだところ・・・・やっぱり動かない！

”３IN1ミックスコントローラー”まで壊してしまったらしい・・・・orz

テールローターがダメで、モーター加熱にてドライバーが死んだ・・・最悪！

テールーモーター 002445 ￥1200
テールローター 002386 ￥450
３IN　1ミックスコントローラー  002496 ￥3980　　本来450円の出費が・・・・(ーー;)

コントローラーまでは買いたくないと・・・調査開始！

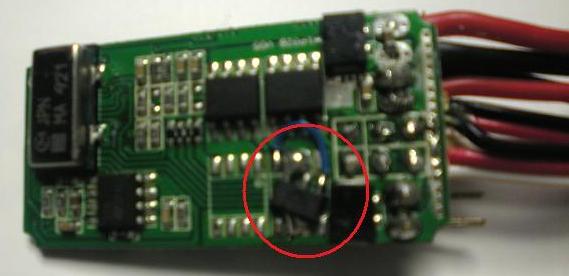

ドライバーIC不良と推察するが・・・４４７０？？　８Pin　SOP　の規格が不明？？


 上側の2つがメインモーター用？？

　下側の赤丸の所がテールモーター用？

　と判断し別のTrを取り付けたのが＜＝＝

　左端の大きなものがジャイロセンサー

　その隣のSOPがOPアンプ・・・・



おおよその基板の内容が掴めたので、これで勝負

見事・・・的中　復帰しました・・・感激！　約５000円の出費が無くなっちゃいました！

部品代＋送料＋振込み手数料・・・結構修理にはお金が掛かる。。。。趣味だから。。。。

450円のテールローター破損修理で、結果的に大きな損害となってしまった。。。

でも・・・回路解析で。。。最小限で抑えたが・・・中国製のICは不明なことが？？

規格も公開されていないものが多いですね！


もったいないお化けが。。。の失敗談でした。みなさんもお気をつけて　　
