最近、シュガレットからUSB電源にて、充電するものが増えている。。。。
3端子レギュレータなどで、5Vを作る単純なものと思いきや。。。以外にも。。
何故か部品が沢山のっている基板
電源ICにてステップダウン回路が形成されていた。
無駄な熱エネルギー放出でない。
100円ショップでも売っているのに。。

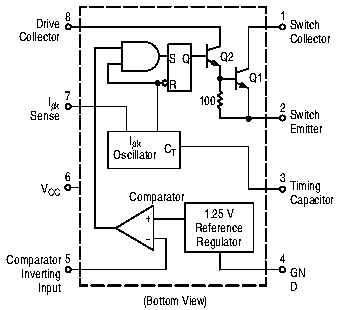

使用しているICは、34063で。。
必要なエネルギーを送っている。
スイッチング電源と同じ原理だ。。

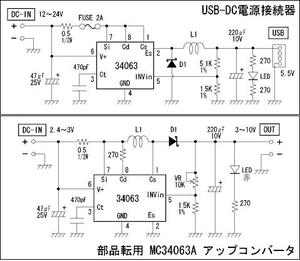

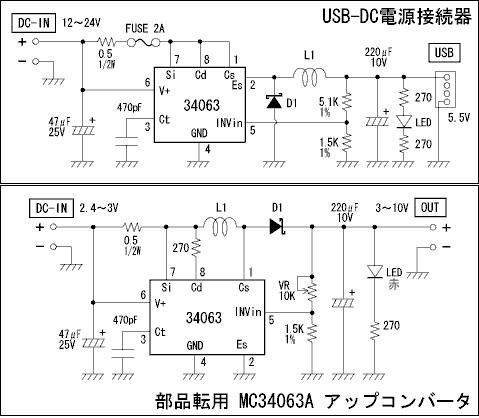

これを基に実際の回路図とDC-DCコンバータのステップUP回路に変更
上記回路で作成したのが。。
こんな感じ!

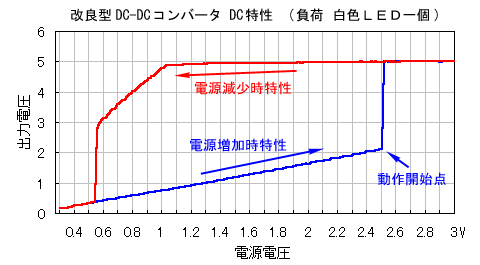

特性は。。
まで可能となるはずです。。今回の回路図は電源を帰還していないので動作開始点で終了!

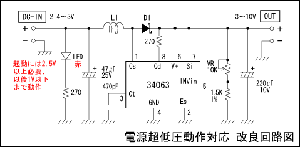

帰還した回路図は、
こんな感じになります。。。下手に部品をそろえるなら100円ショップまでどうそ!
