充電制御ICに「LTC1733」・「MPC73855」などがあった。
USB電源で1セル充電が可能。。。!
Lipoは2.8V以下が過放電で、4.2V以上は過充電。。。管理が面倒。。orz

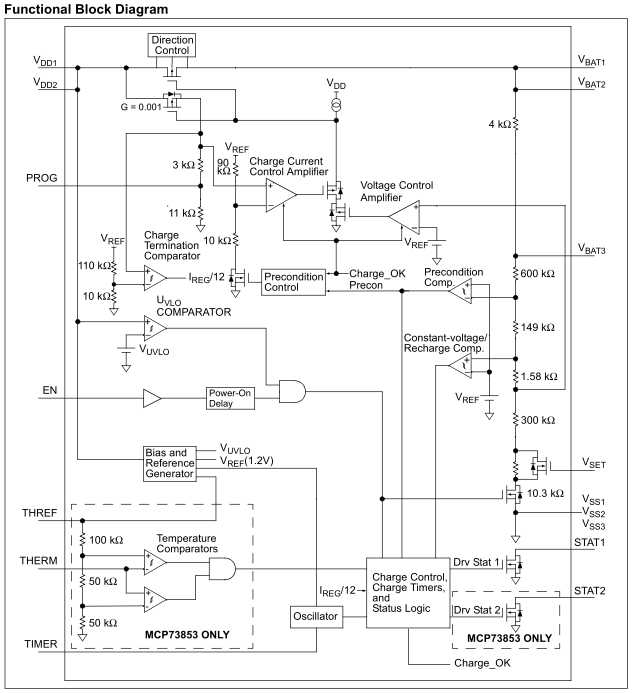

参考回路は。。「MPC73855」
第一段階
まず電源がオンとなったときバッテリ電圧が、2.8Vより高い場合には、この第一
段階を省略します。 低い場合には、この第一段階を実行します。
少しの充電電流を流してみてバッテリ電圧が上昇するかどうかをチェックします。
これでバッテリが正常かどうかを判定します。
もし一定時間経っても電圧が上昇しなければ異常として充電動作を終了します。
この時間は、標準では60分±15分となっています。
第二段階
バッテリが正常と判定されたら、設定された最大電流の一定電流で充電をします。
一定時間たっても電源電圧が4.2Vにならない場合には強制的に第三段階に
移行します。この時間は標準1.5時間±0.4時間となっています。
第三段階
充電が満充電に近づいて電池電圧が4.2Vになったら、今度は充電を定電圧で
行うように切り替わります。次第に電流が減少し、規定電流以下になった時点で
充電を終了します。
一定時間経っても規定電流以下にならなかった場合には、強制終了とします。
この時間は第二段階から合計で3時間±0.8時間となっています。
等価回路として。。
自分で制御を検討してます。。(PIC制御)。。買った方が安いような(?。?)
USB電源で1セル充電が可能。。。!
Lipoは2.8V以下が過放電で、4.2V以上は過充電。。。管理が面倒。。orz
参考回路は。。「MPC73855」
第一段階
まず電源がオンとなったときバッテリ電圧が、2.8Vより高い場合には、この第一
段階を省略します。 低い場合には、この第一段階を実行します。
少しの充電電流を流してみてバッテリ電圧が上昇するかどうかをチェックします。
これでバッテリが正常かどうかを判定します。
もし一定時間経っても電圧が上昇しなければ異常として充電動作を終了します。
この時間は、標準では60分±15分となっています。
第二段階
バッテリが正常と判定されたら、設定された最大電流の一定電流で充電をします。
一定時間たっても電源電圧が4.2Vにならない場合には強制的に第三段階に
移行します。この時間は標準1.5時間±0.4時間となっています。
第三段階
充電が満充電に近づいて電池電圧が4.2Vになったら、今度は充電を定電圧で
行うように切り替わります。次第に電流が減少し、規定電流以下になった時点で
充電を終了します。
一定時間経っても規定電流以下にならなかった場合には、強制終了とします。
この時間は第二段階から合計で3時間±0.8時間となっています。
等価回路として。。
自分で制御を検討してます。。(PIC制御)。。買った方が安いような(?。?)
