本来の使用目的は、電源電圧をUPするICで「ＰＦＭステップアップＤＣ／ＤＣコンバータ」ですが。。　

[0回]

先日、友人との話題で、「ステルス戦闘機・・」に。。！

資料が送られてきて、更にうなずく。。。(~o~)

小生は、レーダー波を戻さない素材と思いきや。。。そんな単純なものではなかった。。orz

映画「ステルス」のモデル機種は不明ですが。。Ｂ-2じゃないこと。。（？。？）

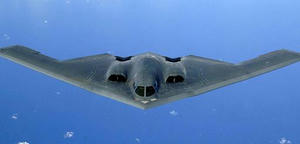

Ｂ-２（米国）
低観測性(low-ob-servability)でステルス性を最大限に追求した機体設計胴体部・水平/垂直尾翼を廃した全翼形態
レーダー波はもとより、赤外線放射・音響・視覚等全方位にわたってステルス設計されている。
主翼後縁はＷ字型に曲がり、二次元・三次元的に同じ角度に統一された、平面整列設計
ContinuousCurve(連続した湾曲)は、機体表面の凹凸をなくしている。
ＲＡＭ(レーダー波吸収材)対策は、4層のＲＡＭが施され、表面の継ぎ目や隙間は、ＭＧ-ＲＡＭと呼ばれるフェライト系ＲＡＭの電波吸収テープを使用し、約35時間の整備時間を要し作業している。
試験によると、厳しい温度変化、水分、湿気に脆弱であり、ステルス性が損なわれる。
ＡＨＦＭ(代替高周波材)のＲＡＭコーティング処理により柔軟性を向上

映画の戦闘機は、人工知能を持つ「E.D.I（エディ）」

世界には、様々な戦闘機があるがモデルは。。。不明です。

[0回]

タブレットPCに興味が出て。。。購入！

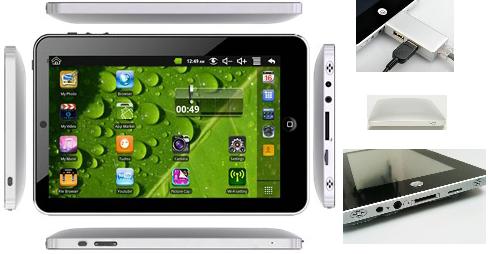

最初は、安いものを探したので、「中華PAD..」

WonderMedia WM8650

198×128×15.5　380g
画面サイズ 7インチタッチスクリーン
CPU VIA8605　　800MHZ 　　内部メモリ 256MB　　内蔵メモリ 2GB(約1GBはシステムに使用）
対応メディアー Micro SDカード最大32GBまで増設可能
OS Android　2.2 　無線LAN（WIFI） 802.11 /b/g　　Gセンサー 360度対応
マルチタッチ ウェブやギャラリーなど（指先で挟んで拡大、縮小など）
外部接続コネクタ（付属） 有線LAN接続可
USBマウス、USBキーボードなど使用可能
カメラ内蔵 130万画素（Web Camera） 　　スピーカー内蔵 2個搭載
対応言語 表示可能言語:英語、日本語、韓国語、簡体中国語、繁体中国語、欧州各国言語
対応マーケット app market 　



7インチで感圧タイプです。反応はいまいちですが、価格面でしょうがないかも。。orz
プレインストールソフトは以外に多い。。(^_^.)　公式マーケトには。。。？対応が不明でした。
Tapｎowは問題なく対応できました。。。OK!

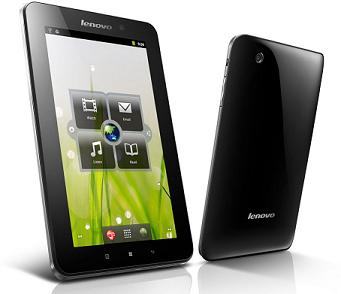

公式マーケットを利用したく、2台目を購入

7.0型ワイドHD 液晶(1024x600ドット)
CPU:Texas Instruments ® OMAP™ 3622 モバイルプロセッサー
OS:Android; 2.3
Adobe Flash®をサポート 10以上のアプリを標準搭載。Lenovo App Shop や Android Marketからもアプリをインストール可能
オフラインでも使用可能なGPS機能
2つの内蔵Webカメラ：前面(30万画素) 背面(300万画素) cameras
Bluetooth® 802.11b/g/n Wi-Fi GPS 搭載
筐体サイズ(W×D×H)：195x125x11.95mm
Micro-USBポート、Micro SDカードリーダー





静電タイプで感度も良好。。当然、公式マーケットも対応できました。。（Gmailのみ設定）

しかしながら。。。使い勝手がいまいち違う。。。orz

ファイル構造は。。。

---

Android2.2
/(ルート）のホルダー
LocalDisk acct bin busybox
cache config d data drv
etc lib lost+found mnt
proc sbin sdcard sys system
udisk usr
/(ルート）のファイル
s40modules.log default.prop init
init.goldfish.rc init.rc

---

Android2.3.4
/(ルート）のホルダー
acct cache config d data
debug dev etc mnt proc
root sbin sdcard sys system
tmp usbdisk
/(ルート）のファイル
default init init.goldfish init
ueventd.goldfish ueventd.omap3630
ueventd

---

と微妙に違う。。噂では、2.2はPC用・2.3.4はスマートフォン用らしい（？。？）

Webでも、2.2はPC版にアクセスするが、2.3.4はSmartPhne版が初期アクセスとなる。

更に、ドライブの場所（SD&USB)が異なるようです。。

（トラブル紹介。。）
lenovoスマートセンター:0120-20-5550にTEL。。

「担当：田島祥宏（ヨシヒロ）が承ります。。」

[3回]

前回のステップUP電源からもっと部品数が少ないものを発見！

乾電池でUSB充電が可能なものを作った。。（HT7750A使用）

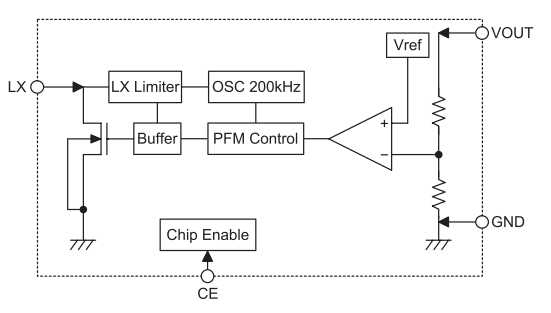

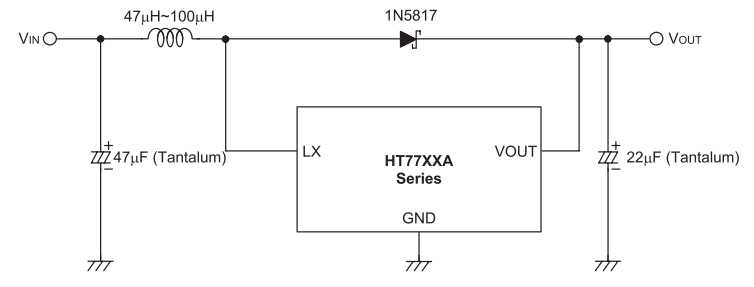

ICのブロック図と実際の回路図です。。部品点数が少ない！



　実際に作ってみるとこんな感じ。。

　小さい基板でOKです。

　電解コンデンサーがちょっと大きめ

　手前の緑の部品は、コイルです。

　中央のTrらしきものが制御IC

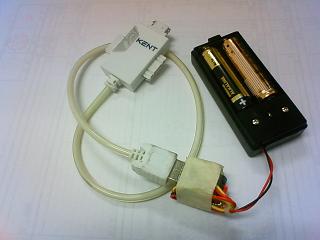

最終的な、携帯用充電器は、


もう、使えないレベル（約1Vくらい）でも充電が可能でした。。

[0回]

最近、シュガレットからUSB電源にて、充電するものが増えている。。。。

3端子レギュレータなどで、５Vを作る単純なものと思いきや。。。以外にも。。

何故か部品が沢山のっている基板

電源ICにてステップダウン回路が形成されていた。

無駄な熱エネルギー放出でない。

100円ショップでも売っているのに。。

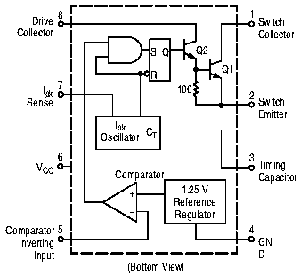

使用しているICは、34063で。。

必要なエネルギーを送っている。

スイッチング電源と同じ原理だ。。

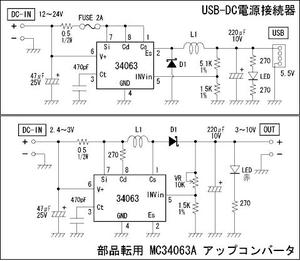

これを基に実際の回路図とDC-DCコンバータのステップUP回路に変更



上記回路で作成したのが。。
こんな感じ！

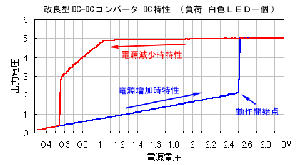

特性は。。

まで可能となるはずです。。今回の回路図は電源を帰還していないので動作開始点で終了！

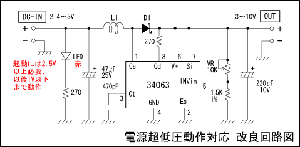

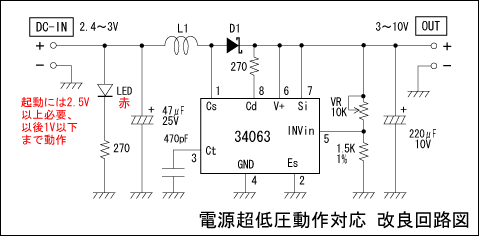

帰還した回路図は、

こんな感じになります。。。下手に部品をそろえるなら100円ショップまでどうそ！
