「A-Z」は物凄く広いスパーセンターです。（小売店舗面積は20,000平米程度）
A～Zまでで、なんでも揃うとの意味を込めているそうです。
部品から自動車まで・・日用雑貨/食料品/土産/衣類/家具・・・

そこで「電撃ラケット」なるものを発見しました。（￥249）

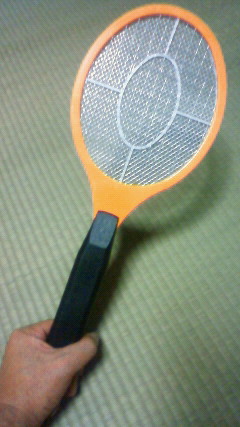

■ 電撃蚊取りラケットとは？

ラケット型をしていて、3Vの電源から
約1000V以上の高電圧を発生させて、
それをラケットの金網の部分に通電して
おいて蚊を叩いて感電死させるものです。
　蚊が金網に触れると「バチッ！」や
「パーン！」という大音響と共に高圧放電の
白い火花が飛び一瞬にして蚊は感電して
死んでしまいます。
時と場合によっては焼けて飛散してしまって
死体すら残りません。

なかなか「バチッ！」と面白いほど上手に退治できます。
早速、いろいろ調べたら似たようなものが沢山あるようでした。

● 電撃ラケット・カットリ君
　　　販売元: 株式会社フィフティ / MADE IN CHINA
● 一撃!電撃殺虫ラケット
　　　株式会社マクロス / MADE IN CHINA
● ナイス蚊っち
　　　企画/販売: ミドリ産商株式会社 / MADE IN CHINA
● 電撃殺虫ラケット(コーナン)
　　　販売元: コーナン商事株式会社 / MADE IN CHINA
● ビビッと蚊取リーヌ ハエトリーヌ
　　　不二貿易(株) / MADE IN CHINA

など様々・・でも中国製・・大丈夫かな？？

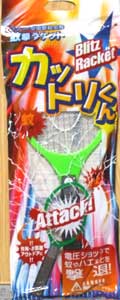

今回購入したのは、
電撃ラケット・カットリ君で249円でした。

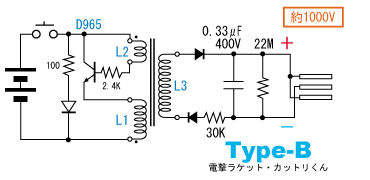

構造はいたって簡単なものです。

　

回路はブロッキング発振回路方式のトランス昇圧回路。
負荷はエミッタフォロワです。
　二次側(高圧側)は半波整流で0.33μFのコンデンサに
約1000V(電池新品時)の高電圧をチャージしています。
　二次電圧1000Vに対してフィルムコンデンサの耐圧は
400V。耐圧の約2.5倍の電圧をかけていることになります。
　ダイオードが二本直列になっているのは耐圧を稼ぐ為でしょう。
また直列に30KΩの抵抗が入っているのは負荷を軽くする為？
　ブリーダー抵抗は22MΩと非常に高い値ですが、スイッチを
切ると数秒で放電完了しますので数秒後なら触っても安全です。
　但し抵抗負荷が付いているぶんチャージ時は最高電圧に上がる
までやはり数秒かかります。

意外と安かったので、本当に大丈夫かと思いきや・・効果絶大。
騙されたと思って、見つけたら使って見てください・・(#^.^#)
使ってわかる楽しさが有りまーす・・
　　　　　　　　　　　　　　　　～～～～　w(゜o゜)wワオ！
