前回のステップUP電源からもっと部品数が少ないものを発見！

乾電池でUSB充電が可能なものを作った。。（HT7750A使用）

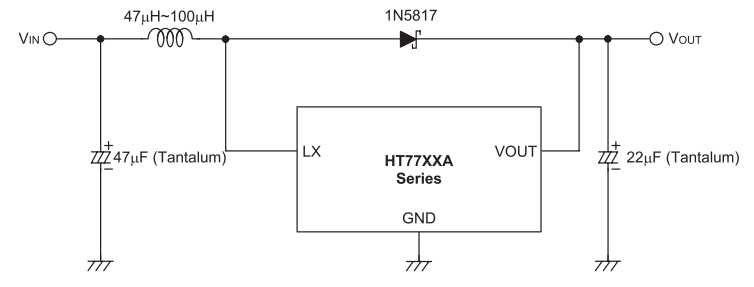

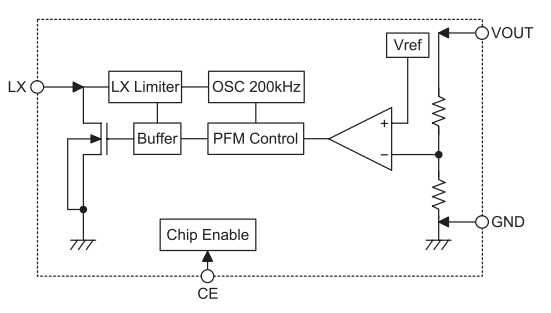

ICのブロック図と実際の回路図です。。部品点数が少ない！



　実際に作ってみるとこんな感じ。。

　小さい基板でOKです。

　電解コンデンサーがちょっと大きめ

　手前の緑の部品は、コイルです。

　中央のTrらしきものが制御IC

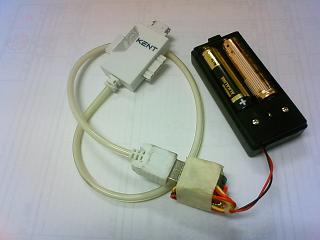

最終的な、携帯用充電器は、


もう、使えないレベル（約1Vくらい）でも充電が可能でした。。

[0回]

最近、シュガレットからUSB電源にて、充電するものが増えている。。。。

3端子レギュレータなどで、５Vを作る単純なものと思いきや。。。以外にも。。

何故か部品が沢山のっている基板

電源ICにてステップダウン回路が形成されていた。

無駄な熱エネルギー放出でない。

100円ショップでも売っているのに。。







使用しているICは、34063で。。

必要なエネルギーを送っている。

スイッチング電源と同じ原理だ。。

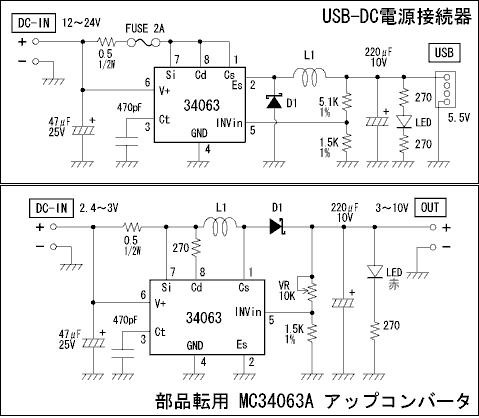

これを基に実際の回路図とDC-DCコンバータのステップUP回路に変更



上記回路で作成したのが。。
こんな感じ！

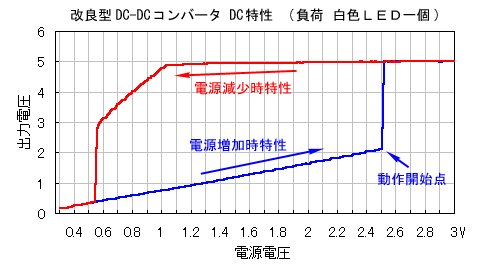

特性は。。

まで可能となるはずです。。今回の回路図は電源を帰還していないので動作開始点で終了！

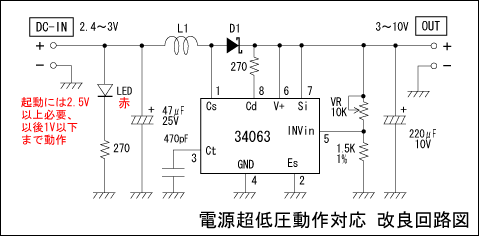

帰還した回路図は、

こんな感じになります。。。下手に部品をそろえるなら100円ショップまでどうそ！

[1回]

Lipo充電にソーラー（下記２個を並列　8.64V　1.86A）を使用したが。。。上手く充電していないもよう。。。orz

R/C用の充電器を利用することに。。。まずは12Vバッテリー充電（下記２個直列　17.28V　0.93A）！

充電完了は、12V×1.14＝13.68Vとなる。

低電圧回路は、ソーラーにはあまりむかないようで、Trが異常に熱を発生！

入力電圧は、18Vを超えるため、充電電流で熱を発する。。。orz


























ソーラーの特性上、定電流電源と同じなので、直接接続しても問題ないようだ。。(^_^.)

それなら、過充電のみ監視すれば。。。





































　
　

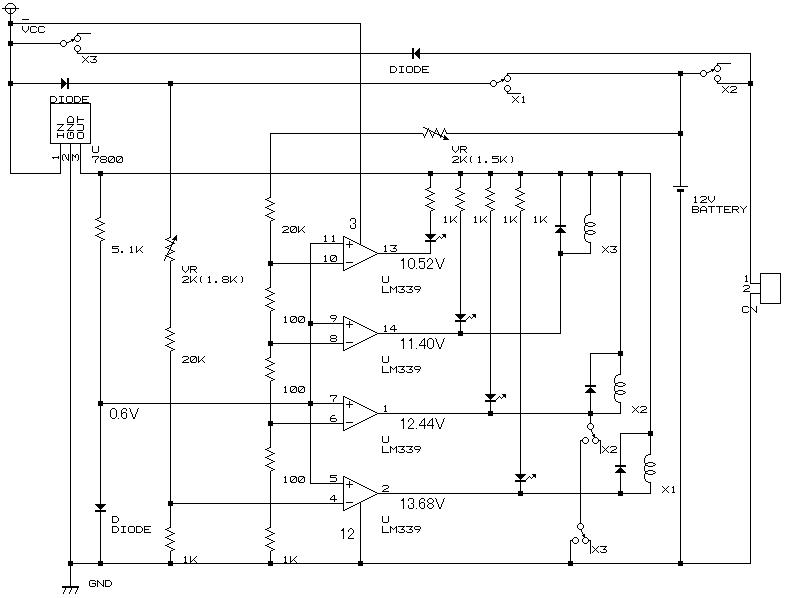

とこんな回路で対応することに。。

１２V　BTには、13.68Vまで、直結でつなぎ、X1にて開放する。

充電器は、12.44Vで通電開始し、BTが11.40Vで停止する。

これで、１２V　BTをソーラーが充電し、BTで、Lipo充電器を稼動するポンプ方式を採用！

２個の２次電池は、それぞれ過充電と過放電を監視しています。

Lipo(３セル　11.1V　31.2Ah)は、12.6Vまで充電され、10Vまで放電（DC-ACアダプタ）する。

現在の設定実績と回路ロス
　　　　10.82V（10ｍA）　11.83V（30ｍA)[x3]　12.89V(70mA)[x2]　13.63V（90/30ｍA)[x1]
　　　　Lipo充電供給電圧（CN)は、12.89-11.65V　　12V BATTERY充電は、13.63V以下となった。。
                            X2 on -X3 off                                       X1 on

負荷は、AC100V　150W　Max　ですが。。。何に使うかが問題！

とりあえず、TVにでも使おうと。。。

[0回]

前回の回路は、いまいち上手くいかない。。。orz

定電流であるが。。。定電圧にならない。。基準電圧がひとつでは。。。

そこで、次なるチャレンジ。。

















　
　
　
　
　
　

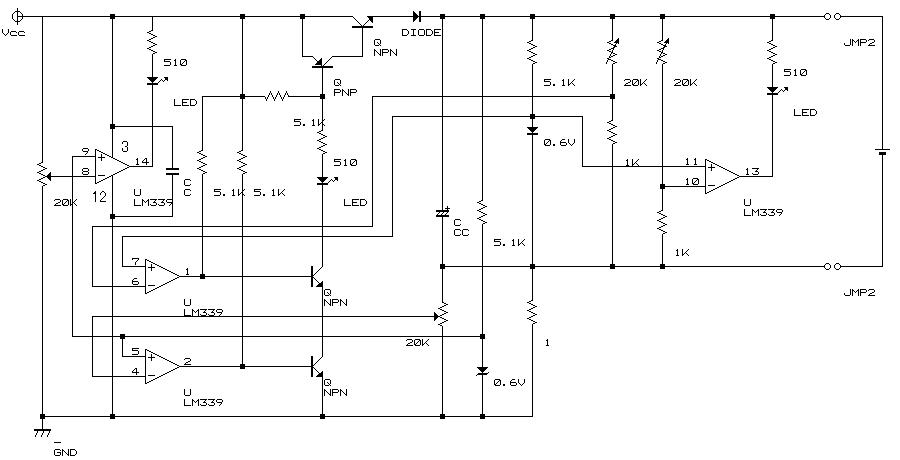

低電圧用基準電圧と定電流用の基準を分けて、制御することに。。。！

短絡・開放ともなんとなく上手く動いているような。。。(^_^.)

これで、しばらくTESTして見なくっちゃ

[0回]

PCのバッテリーが使えないか？

リポ二次電池について調査したところ、あまり参考情報が少ない。。。orｚ

定格電圧：３．７V/セル　ラジコンは３セルで１１．１V。。小さくてもハイパワー！

但し、非常にデリケートでもある。過放電（1セル＝約2.8ｖ以下）になると二度と充電できなくなる。また、過充電（1セル＝約4.3ｖ以上）、短絡（ショート）に対してはさらに過激で、通常のリチウムイオン電池よりも発火・爆発のリスクが高い


定電圧・定電流で充電が必要な感じで、４．２Vで充電電流が極端に少なくなれば充電終了のようです！


ソーラーパネル（Max:9V)での充電用として、回路を検討した。


























イメージ的には、これで良いかと。。。部品を集めテスト予定！
